hello ,
mon ampli arrive bientôt a ces derniers petits réglages , j ouvre pas ce post pour en faire de la pub mais si certains veulent voir les plans , je pourait les mettre ici

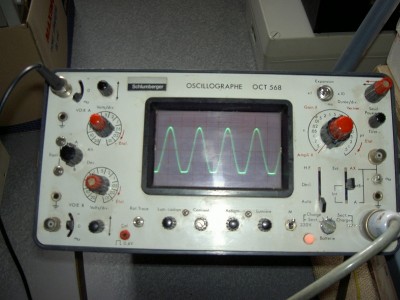

Ah , le proto me reviens a - de 100 euros tout compris , il délivre 7.56 W sous 1 Khz a 8 Ohms , pas de CR .
je met la vidéo sachant que j ai filmé avec mon APN
http://www.dailymotion.com/video/x1718g ... 1-khz_tech
si le post n as pas lieu d etre , le supprimé , merci
Ampli PL 504 SE
- McColson
- Admin du site
- Messages : 7881
- Enregistré le : 07 nov. 2004, 1:00
- Localisation : La Celle sur Morin
- Contact :
Re: Ampli PL 504 SE
Pourquoi tu ne pourrais pas ?! Bien sûr qu'on veut bien voir tes plans ! Faut pas hésiter a partager c'est le but du forum !
..:: Veuillez consulter les règles du forum ::..
- jmd_91
- G5 optimiseur
- Messages : 365
- Enregistré le : 04 juil. 2013, 19:56
- Localisation : 91 Nord Essonne
Re: Ampli PL 504 SE
hello ,
l ancien plan
je met la version v 2.0 , son jumeau est en cours de montage avec des pièces plus adapter ( transfo HT de TV , OPT 2.7 K/8 Ohms , Valve EY 500A & EL 504 ) .

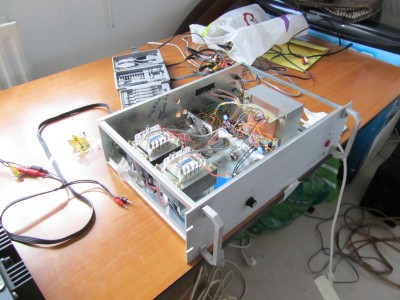

le voici en cours de cablage , il n est plus dans son format " bricolage " .
montage d une CR de 5 K , l amplis fonctionne sous 165 V= HT , 2 PL504 & 1 12TA7 .
avec la CR , j ai récupérer un poile dans les basses même si les transfo torique ne sont pas prévus pour , il faudrait des OPT de 1.5 K pour etre au top .
il sera dispo pour mars pour le 10 ieme anniversaire du forum
hello ,
avec la CR , j ai quand même 5 W sous 1 Khz a 8 Ohms , 4 W sous 300 Hz , 3.5 W sous 200 Hz & 2 W sous 100 Hz , ca reste très bon a plus de 19 Khz sans soucis .
modif faite sur la partie préampli , avec rajout du capa de 47 µF sous 400 V= et une résistance de 2 K 3 W .
EDIT ADMIN : Merci de penser à compiler TOUS les messages jmd
hello ,
dernier MAJ de l ampli , Bozole avec notifier sur un autre post , le cablage des diverses capa de filtrages sur les CRC , j ai donc regarder mon soucis de résidu et modifier l amplis , le résidu est tomber a - de 25 mV , il est presque inaudible

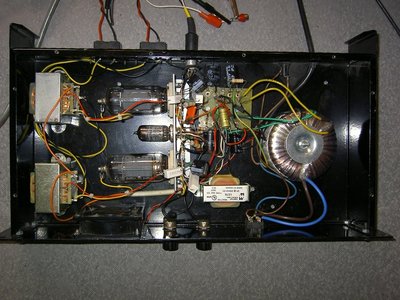

je vous présente le clone de mon proto PL504

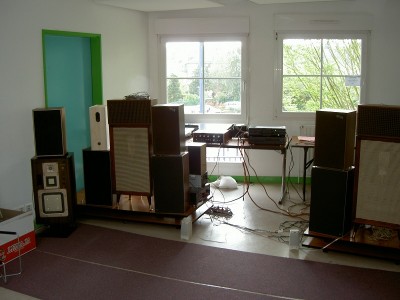

il as été tester hier a la " Broc " Clamart sur un autre forum ou je suis membre

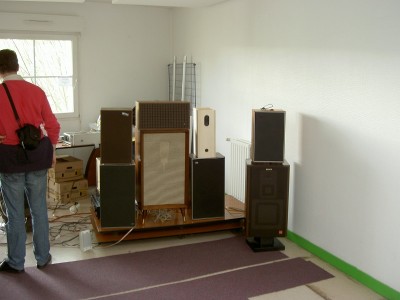

et des enceintes dont celle en peuplier facilement reconnaissable qui servait sur tout de référence en comparatif , a titre d info , les grosses enceintes sur pied , l ampli a eu le droit de jouer avec

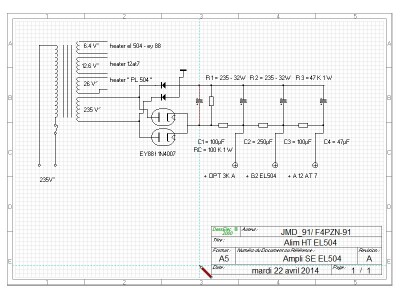

le plan d alim HT
elle est finaliser et stable a 1 V près

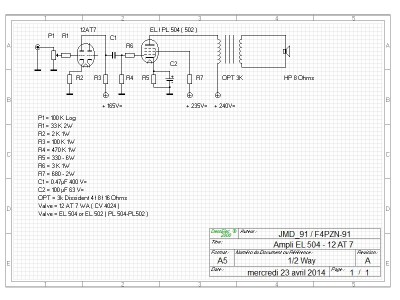

voila le plan final de l ampli , j espère que ca plaira , pas de modif prévus car il est en version définitive .
http://www.dailymotion.com/video/x1r38f ... y-88_music
l ancien plan
je met la version v 2.0 , son jumeau est en cours de montage avec des pièces plus adapter ( transfo HT de TV , OPT 2.7 K/8 Ohms , Valve EY 500A & EL 504 ) .
le voici en cours de cablage , il n est plus dans son format " bricolage " .
montage d une CR de 5 K , l amplis fonctionne sous 165 V= HT , 2 PL504 & 1 12TA7 .
avec la CR , j ai récupérer un poile dans les basses même si les transfo torique ne sont pas prévus pour , il faudrait des OPT de 1.5 K pour etre au top .
il sera dispo pour mars pour le 10 ieme anniversaire du forum
hello ,
avec la CR , j ai quand même 5 W sous 1 Khz a 8 Ohms , 4 W sous 300 Hz , 3.5 W sous 200 Hz & 2 W sous 100 Hz , ca reste très bon a plus de 19 Khz sans soucis .
modif faite sur la partie préampli , avec rajout du capa de 47 µF sous 400 V= et une résistance de 2 K 3 W .
EDIT ADMIN : Merci de penser à compiler TOUS les messages jmd
hello ,
dernier MAJ de l ampli , Bozole avec notifier sur un autre post , le cablage des diverses capa de filtrages sur les CRC , j ai donc regarder mon soucis de résidu et modifier l amplis , le résidu est tomber a - de 25 mV , il est presque inaudible
je vous présente le clone de mon proto PL504
il as été tester hier a la " Broc " Clamart sur un autre forum ou je suis membre
et des enceintes dont celle en peuplier facilement reconnaissable qui servait sur tout de référence en comparatif , a titre d info , les grosses enceintes sur pied , l ampli a eu le droit de jouer avec
le plan d alim HT
elle est finaliser et stable a 1 V près
voila le plan final de l ampli , j espère que ca plaira , pas de modif prévus car il est en version définitive .
http://www.dailymotion.com/video/x1r38f ... y-88_music
Modifié en dernier par jmd_91 le 25 avr. 2014, 17:19, modifié 4 fois.
- bilbo_moria
- Don Bilbo de la Vega
- Messages : 7361
- Enregistré le : 15 déc. 2004, 1:00
- Localisation : Tinteniac (35)
Re: Ampli PL 504 SE
Sympa, le mur d’enceintes !
- jmd_91
- G5 optimiseur
- Messages : 365
- Enregistré le : 04 juil. 2013, 19:56
- Localisation : 91 Nord Essonne
Re: Ampli PL 504 SE
hello ,
j ai mis une vidéo de l ampli en test sur la dernière partie ou y as les schémas finaliser , ca permet de faire une petite idée des perfs a comparer de celui que j avais pris pour le show G5
l amplis est finis , il marche très bien a mon gout , il donne de bonne perf sur mes enceintes Bass Reflex a gain +/- élevé ( 90 Db )

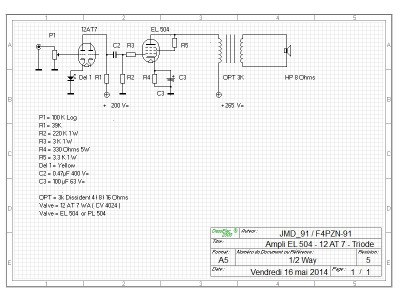

en mode Triode .
plus le plan
env. 5.5 W sous 1 Khz a 8 Ohms , le son est très clean
hello ,
j en ai profiter pour joindre le plan du SE EL 504 sur le quel je suis toujours avec des réactions farfelus sur les EL 504 ( chose qui ne se produit pas avec les EL 502 ) .
le plan est a jour
j ai mis une vidéo de l ampli en test sur la dernière partie ou y as les schémas finaliser , ca permet de faire une petite idée des perfs a comparer de celui que j avais pris pour le show G5
l amplis est finis , il marche très bien a mon gout , il donne de bonne perf sur mes enceintes Bass Reflex a gain +/- élevé ( 90 Db )
en mode Triode .
plus le plan
env. 5.5 W sous 1 Khz a 8 Ohms , le son est très clean
hello ,
j en ai profiter pour joindre le plan du SE EL 504 sur le quel je suis toujours avec des réactions farfelus sur les EL 504 ( chose qui ne se produit pas avec les EL 502 ) .
le plan est a jour
- jmd_91
- G5 optimiseur
- Messages : 365
- Enregistré le : 04 juil. 2013, 19:56
- Localisation : 91 Nord Essonne
Re: Ampli PL 504 SE
Hello ,
juste un petit passage avec mon proto S.O.D.E.L ( vu a la réunion du 77 - 10 ans du G5 Mars 2014 ) .

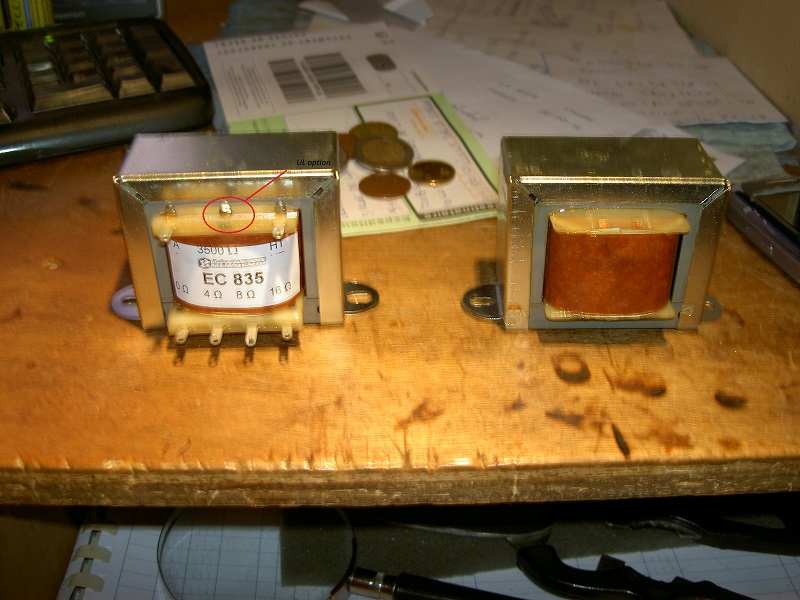

il est passer du mode " Triode EL 504 " au mode " UL EL502 "avec des OPT Hexacom de 2.5 K/ 4-8-16 Ohms
on trouver ces OPT sur ebay.fr
la pin de connection UL est couper mais facilement ressoudable .
existe en 7K - 4.5 K - 3.5 K & 2.5 K
juste un petit passage avec mon proto S.O.D.E.L ( vu a la réunion du 77 - 10 ans du G5 Mars 2014 ) .
il est passer du mode " Triode EL 504 " au mode " UL EL502 "avec des OPT Hexacom de 2.5 K/ 4-8-16 Ohms
on trouver ces OPT sur ebay.fr
la pin de connection UL est couper mais facilement ressoudable .
existe en 7K - 4.5 K - 3.5 K & 2.5 K
