[résolu] Hum généré par le circuit de switch Dr Z Galaxie

[bozole]

Salut à tout(es)

Voilà, j'ai un souci que je ne parviens pas à régler complètement avec un ampli qu'un ami m'a demandé de lui réparer, il y a une ronflette à 50Hz qui après diagnostique vient du circuit de switching.
L'ampli est un Dr Z, modèle Galaxie

Après avoir réglé plusieurs autres problèmes sur cet ampli (notamment une mauvais implémentation du câblage de masse qui générait aussi ... du hum !!), j'ai toujours ce problème de hum dû au circuit de switch, et comme je n'y connais absolument rien en la matière, je fais appel à vos suggestions si vous aviez quelques idées pour régler le problème.

Je vous joins le schéma que j'ai relevé du circuit de switch :




Le condo de 220µF n'est pas là sur le circuit d'origine, je l'ai rajouté pour compléter le filtrage de la tension d'alim du relais (8,45V relais non alimenté, footswitch OFF, 4,23V relais et LED alimentés, footswitch ON), ça améliore les choses, mais ce n'est pas suffisant ...
Je trouve le circuit de base pas très "propre", mais encore une fois en matière de switching, je n'y connais rien !!

Alors si vous aviez quelques conseils, j'apprécierais bcp

à+

[vitriol82]

Sur ton schéma tu rajoutes une résistance équivalente à celles des chauffage des lampes, et tu auras un schéma complet de l'ensemble.

Ensuite j'ai du mal à comprendre le type de redressement tel qu'il est actuellement, surtout si tu rajoutes la résistance aux bornes du secondaire.

Après, comment obtiens tu 8V avec un relais référencé à la masse, ce qui tend à définir la tension AC à 3.15V? Si seulement c'est bien un 3.15 - 0 - 3.15.

Ce qui est étonnant ou alors pas assez explicite, c'est d'avoir du hum relais non alimenté, => proviendrait de l'alim continu du relais

Et dernière question => qu'en est il du hum avec ce circuit débranché?

[bozole]

Merci pour ta réponse Vitriol

J'ai édité l'image dans mon 1er post, en montrant aussi l'endroit où est placé le switch dans le circuit

Je trouve ce circuit de switch bizarre aussi ... Mais j'ai vérifié plusieurs fois, et il est bien câblé comme ça

Il y a du hum relais alimenté ou pas, donc ça vient bien de l'alim continue du relais, qui n'est pas assez "propre"

Et en décâblant le relais (donc en ne gardant qu'un canal), le hum disparait

J'ai vérifié les tensions : aux bornes de la capa de 220µF rajoutée, relais non alimenté : 8,45V - Relais alimenté : 4,23V
Et aux 2 extrémités de l'enroulement 6,3V : 6,35V RMS

Je sèche ...

[vitriol82]

Ton relais à quelles caractéristiques?

[bozole]

Difficile à dire, je ne lis pas bien, mais ce que je lis :

1.0A 30VDC
0.5A 125VAC
0.3A 60VDC

0196 OC1 (ou CC1, c'est difficile à lire)

Le relais switche bien (avec un ploc, mais il switch bien)

[vitriol82]

Ça ok mais en tension de bobine?

[bozole]

Je ne sais pas, désolé. Ce sont les seules infos que j'arrive à lire sur le relais

[vitriol82]

La 330µ m'intrigue fortement, essayes de faire un redressement bi-alternance en mettant une diode à la place de la 330µ, cathode vers la cathode de l'autre diode et place la 330µ avec le + en sortie de pont et le négatif à la masse, schéma classique

[bozole]

Je l'ai fait (c'est la 1ère chose que j'ai faite, car comme toi je trouvais le redressement / filtrage pas très académique !!)

Et ça ne fonctionne pas bien, en effet du coup le relais ne switch plus correctement (il switch une fois sur 2), car il est je pense sous alimenté (dans les 4,4V switch OFF, qui tombent de mémoire à à peine 3V switch ON ...)

[vitriol82]

oui mais il faut shunter la 120R dans ce cas

EDIT

Laisses la 120R mais regarde si le jack du footswitch est isolé de la masse
=> mets un pont de diode sur le 6V3 et change la masse du footswitch en mettant le négatif du pont.

[bozole]

oui mais il faut shunter la 120R dans ce cas

Ce que j'ai fait de mémoire (mais je n'en suis plus très sûr ...)
Je vais réessayer en vérifiant que je shunte bien cette résistance
Mais dans ce cas, quelle valeur de capa de filtrage mettrais tu ?
Avec le schéma d'origine + le condo de 220µF que j'ai rajouté, j'ai encore une composante alternative de 350mV RMS, c'est elle qui fout le bins ...
Avant de rajouter le condo, j'avais plus d'1V !!

EDIT :

Laisses la 120R mais regarde si le jack du footswitch est isolé de la masse
=> mets un pont de diode sur le 6V3 et change la masse du footswitch en mettant le négatif du pont.

Le jack du footswitch n'est pas isolé de la masse ...
Donc si je comprends bien, tu me conseilles de mettre une embase jack isolée de la masse, de mettre un pont de diodes avec le négatif sur la masse du footswitch de façon à récupérer en sortie de pont dans les 8,9V DC footswitch off ?
Et à ce moment là, la capa de filtrage, je la mets entre le + du pont et la masse chassis, ou entre le + du pont et la masse embase footswitch isolée ?

Sorry de t'ennuyer avec ça !!

[vitriol82]

Les capas de filtrage sur le négatif du pont

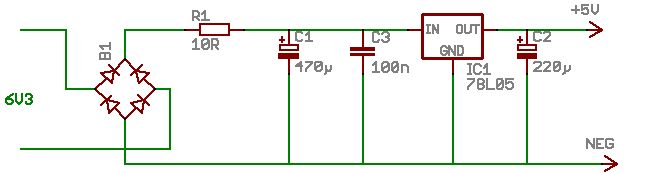

Le principe pour lequel j'opterais est le suivant:

Pont de diodes sur le 6V3
10R / 470µ (filtre anti hum)+ 100 nF en // avec la 470µ
78L05 régu 5V
220µ
et ça t'aura nettoyé l'alim

Si tu veux un schéma et un layout, tu n'as qu'à demander

[bozole]

Ok, ça commence à devenir plus carré !!
Tu as raison, c'est la solution la plus efficace ...
éventuellement, pour être sûr d'avoir bien capté, je veux bien un schéma / layout, mais je ne veux pas abuser, si tu n'as pas le temps ne te prends pas la tête !!
Je vais faire un schéma et le scanner

EDIT :

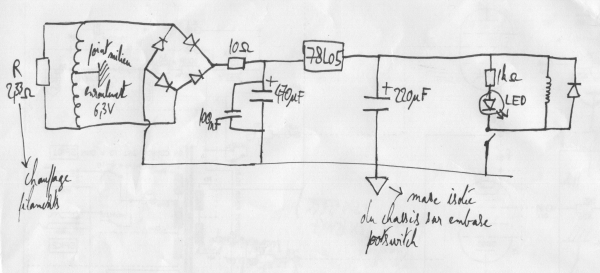

Voici le schéma, dis moi si c'est bien ce que tu me conseilles de faire ?

[vitriol82]

Si ça me prenait la tête je ne t'aurais pas fait la propale






Faut vérifier si 5V c'est suffisant sinon tu es quitte à en acheter un, je regarde ce que je peux te conseiller


Ouep ton schéma me semble bon

[bozole]

Merci bcp !!

Il faut peut être aussi que je change la résistance pour la LED ? Une 330 ohms devrait le faire ? (la LED doit consommer à peu près 3mA)
Et enfin, j'ai lu sur le datasheet du 78L05 qu'il est capable de débiter 100mA, cela te parait il suffisant ? Je ne sais pas combien "consomme" le relais ...
Je vais faire des mesures, je reviens avec les résultats
