Projet G5

Salut bilbo_moria,

Comme dit plus haut(en page 2), le C53 n'existe pas sur mon ampli, chaque diode du pont possède un condo en parallèle (voir photo en début de page 2).
J'ai contrôlé chaque diode et ça semble ok. Elles sont passantes d'un côté avec 0,685 Kohm et non passante de l'autre. Je suppose donc que si un des condo (de C62 à C65) était en court-circuit je serai passant des 2 côtés ? Mais peut-être que je me trompe ??!!

Ah oui, j'avais zappé l'info. Oui, ça semble bon, tes mesures

bilbo_moria a écrit : ↑19 juin 2018, 7:43 Ah oui, j'avais zappé l'info. Oui, ça semble bon, tes mesures

Pas de souci J'imagine que tu suis et participes à plusieurs sujets en même temps

Comme nous tous : ça nous intéresse et on essaie de filer un coup de main

(et parfois, on pose des questions quand on sèche sur un point particulier ! )

Oui c'est sympa les forums pour ça ! Ça permet de partager ses passions.
Moi c'est plutôt la partie modélisme pour filer la main : voiture, avion, hélico

Le Transfo vient d'arriver , je ferai un petit topo ce soir.

Hé hé hé, cool !

Voilà j'ai monté le nouveau PT.
Branchement du primaire et du secondaire. Contrôle des potards à 0 et mise en route avec le SB sur Off. Aucun bruit suspect et le voyant Rouge allumé Je mets le SB sur ON et rien à signaler.
Mise en place des lampes comme à l'origine et remise en route, la V4 ne s'allume pas, les autres c'est bon ... ça confirme ma première constatation.
J'inverse la V5 et V4 pour être sûr et c'est bien la lampe 12AX7R-2 de l'ex V4 qui reste éteinte en V5.
La nouvelle lampe devrait arriver demain, donc pas la peine de se précipiter, je l'attends et continuerai mes tests demain avec la nouvelle en V5.

Pour en avoir le cœur net, il te suffit de mesurer la tension aux anodes de ton tube (pin 1 et 6). Si elle est égale à celle de la tension d'alimentation, alors il n'y a aucun courant qui traverse le tube, signe d'une défaillance probable. Tu peux aussi mesurer la tension aux cathodes ( pin 3 et 8 ) qui devrait être nulle.

Bonjour Pote Gui,
Ok je prendrai les tensions ce soir pour contrôler

Petite question, concernant les résistances 5W, c'est vrai qu'elles dégagent beaucoup de chaleur et j'ai été surpris qu'elles soient aussi chaudes en si peu de temps. Environ 60°C ou un peu moins, je gardais à peine mes doigts dessus !? Du coup je me demande si ça ne serait pas mieux de monter un dissipateur, ou pourquoi pas même coupler : un dissipateur + ventilo, type processeur de pc ??

Ou plus simplement, tu les décolles du pcb pour améliorer la circulation de l'air autour du composant.
Je ne crois pas qu'il existe de dissipateur pour les résistances. Quant au ventilo, ça peut devenir vite bruyant à la longue.

Pote Gui a écrit : ↑20 juin 2018, 10:32 Ou plus simplement, tu les décolles du pcb pour améliorer la circulation de l'air autour du composant.
Je ne crois pas qu'il existe de dissipateur pour les résistances. Quant au ventilo, ça peut devenir vite bruyant à la longue.

Oui c'est ce que j'ai fait quand je les ai remplacé
Le bruit ou les parasites étaient ma crainte pour la solution ventilo.

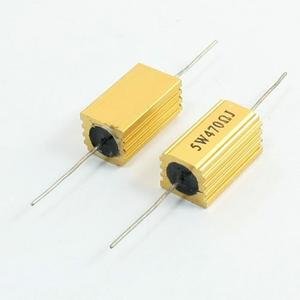

Est-ce qu'on pourrait monter ce type de résistance ?

Tout dépend de la place sur le pcb.

Bonjour,

Boarf, 60°... J'ai un ampli au boulot dans lequel une résistance fonctionne à plus de 250° et tout va bien hein! XD
Bon je sors, mais par contre précision importante sur les résistances en photo:

- Ce sont des bobinées
- Si elles ne sont pas montées sur un dissipateur, alors elles tiennent beaucoup moins de puissance, bien relire la documentation pour ne pas se gourer.

Quand on a un composant qui doit chauffer, comme une résistance, il vaut mieux toujours la décoller du circuit, j'ai déjà eu des cas où le circuit avait grave chargé à cause des résistances en contact.

A bientôt!

Myn Donos a écrit : ↑20 juin 2018, 12:58 ...
Quand on a un composant qui doit chauffer, comme une résistance, il vaut mieux toujours la décoller du circuit, j'ai déjà eu des cas où le circuit avait grave chargé à cause des résistances en contact.

Oui de ce que j'ai pu lire, c'est une faiblesse de cet ampli, car les résistances chauffent beaucoup et peuvent brûler le PCB voir même décoller les pistes. C'est une des raisons pour lesquelles je les ai changé et décollé du PCB.

Myn Donos a écrit : ↑20 juin 2018, 12:58 ...
- Ce sont des bobinées
- Si elles ne sont pas montées sur un dissipateur, alors elles tiennent beaucoup moins de puissance, bien relire la documentation pour ne pas se gourer.
...

Bonne remarque si je devais les monter, je prévoirai un dissipateur avec attache et pâte thermique, pour faire ça bien

Tu peux aussi mettre des 10W, sur le layout tu as de la place.
