Marshall Lead Master Combo 30 (5010) transfo cramé !
Marshall Lead Master Combo 30 (5010) transfo cramé !
Bonjour tout le monde,
J'ai récupéré un bon vieux Marshall Leader Master Combo 30 (5010) des 80's tout transistor (le modèle avec les entrées jack à la verticale)
Le soucis c'est que le transfo est mort et aucun renseignement trouvé sur le net sur le modèle et caractéristiques...
Le schéma ne dit rien sur les tensions de fonctionnement...
Je pense qu'il n'y a pas beaucoup de chance de retrouver un transfo d'origine mais peut être un adaptable.
Merci pour votre aide.
J'ai récupéré un bon vieux Marshall Leader Master Combo 30 (5010) des 80's tout transistor (le modèle avec les entrées jack à la verticale)
Le soucis c'est que le transfo est mort et aucun renseignement trouvé sur le net sur le modèle et caractéristiques...
Le schéma ne dit rien sur les tensions de fonctionnement...
Je pense qu'il n'y a pas beaucoup de chance de retrouver un transfo d'origine mais peut être un adaptable.
Merci pour votre aide.
-
- G5 guru
- Messages : 1140
- Enregistré le : 17 juil. 2018, 19:48
- Localisation : pas trop loin de l'Océan
Re: Marshall Lead Master Combo 30 (5010) transfo cramé !
Regarde les tensions de services des condos de filtrage derrière le pont (C18-24 2200µF) et du préamp (C19-20 100µF). Ensuite le 1458 c'est max +-18V donc sur C19-20 c'est max 18V. Sans doute +-25-30V en sortie de pont... Tu alimentes l'ampli avec une alim symétrique réglable en la mettant sur +-20V et tu montes progressivement en surveillant les tensions sur C19-20...
Et de deux ! Merci les Bleus
Re: Marshall Lead Master Combo 30 (5010) transfo cramé !
Tu peux aussi regarder les specs des transistors pour affiner. Comme il y a une cellule RC entre la puissance et le préamp, il va falloir estimer le courant tiré pour anticiper les chutes de tensions successives. Car logiquement, les tensions sur l'étage de puissance seront plus élevées qu'au préamp (max +/- 18V comme le disait Rimlock).
Re: Marshall Lead Master Combo 30 (5010) transfo cramé !
Merci pour vos réponses.
Les condos de filtrage sont à l'origine des 2200uf 25v.
Les condos de filtrage sont à l'origine des 2200uf 25v.
-
- G5 guru
- Messages : 1140
- Enregistré le : 17 juil. 2018, 19:48
- Localisation : pas trop loin de l'Océan
Re: Marshall Lead Master Combo 30 (5010) transfo cramé !
25V derrière le pont ? Ça semble bien faible.... Une alim au max de +-20V alors.
Et de deux ! Merci les Bleus
-
- G5 optimiseur
- Messages : 163
- Enregistré le : 05 juin 2015, 10:56
Re: Marshall Lead Master Combo 30 (5010) transfo cramé !
J'ai un vieux 5210 qui prend la poussière.
Les tensions sont peut-être différentes, mais ça doit pas varier énorme. Veux-tu que je relève les tensions en charge ?
Les tensions sont peut-être différentes, mais ça doit pas varier énorme. Veux-tu que je relève les tensions en charge ?
-
- G5 guru
- Messages : 1140
- Enregistré le : 17 juil. 2018, 19:48
- Localisation : pas trop loin de l'Océan
Re: Marshall Lead Master Combo 30 (5010) transfo cramé !
On passe de 30 à 50W entre les deux modèles en doublant les Tr de puissance MJ2501 / MJ3001... Donc oui, ça devrait être les même à un poil de cul de grenouille près ! Il y a juste une RC et zener pour chuter à +-15V pour le préamp. Par contre, il y a bien des R de limitation de 0.3R sur les émetteurs des MJ alors qu'elles sont absentes sur le 5010... A rajouter ?...
Et de deux ! Merci les Bleus
-
- G5 optimiseur
- Messages : 163
- Enregistré le : 05 juin 2015, 10:56
Re: Marshall Lead Master Combo 30 (5010) transfo cramé !
Ok !
Sur le pont de diodes, j'ai 19,8v en alternatif.
Sorties DC +25,8v -25,7v
J'ai 2 x 4700µF/35v en sortie de pont avec les mêmes tensions DC
Après, j'ai 2 x 2200µF/25v avec +16,9Vdc et -16,1Vdc
En espérant que ça puisse aider...
Sur le pont de diodes, j'ai 19,8v en alternatif.
Sorties DC +25,8v -25,7v
J'ai 2 x 4700µF/35v en sortie de pont avec les mêmes tensions DC
Après, j'ai 2 x 2200µF/25v avec +16,9Vdc et -16,1Vdc
En espérant que ça puisse aider...
Re: Marshall Lead Master Combo 30 (5010) transfo cramé !
Merci

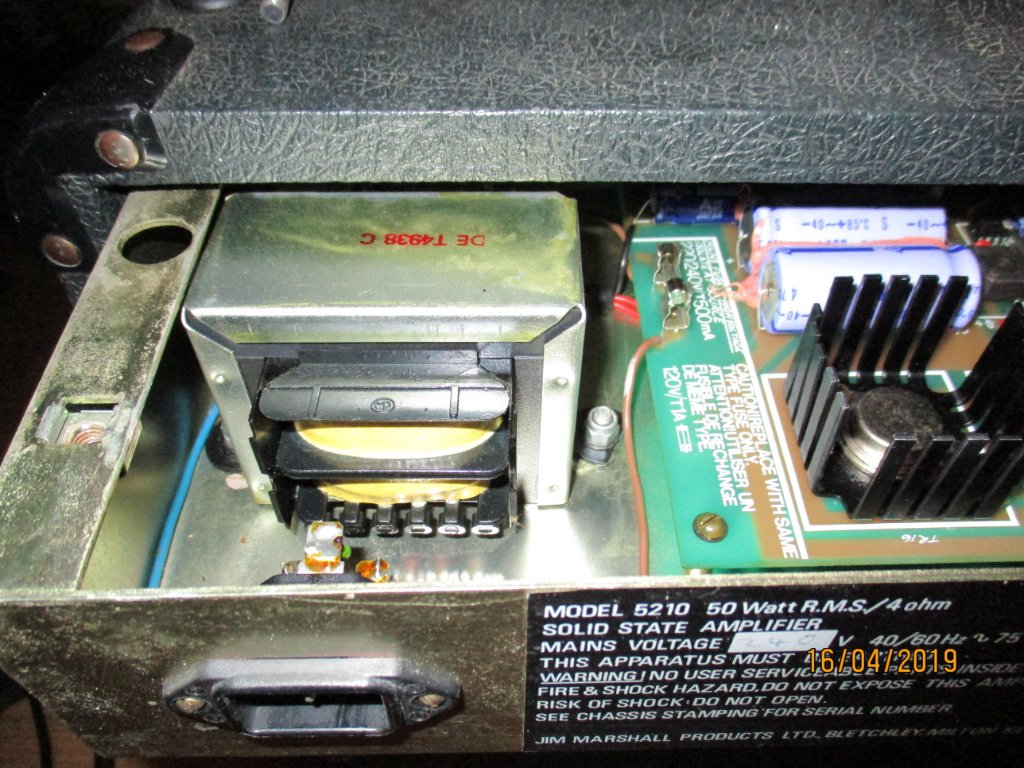

Le transfo a l'air d'être le même, tu pourrais me prendre une photo de l'autre face pour voir les références ?
Le transfo a l'air d'être le même, tu pourrais me prendre une photo de l'autre face pour voir les références ?
-
- G5 guru
- Messages : 1140
- Enregistré le : 17 juil. 2018, 19:48
- Localisation : pas trop loin de l'Océan
Re: Marshall Lead Master Combo 30 (5010) transfo cramé !
Les ref tu les as sur les schémas ! Le tien est un TX4937 et sur le 5210 c'est 4938...
Bon, mes supputations n'étaient pas mauvaises
Reste que des condos de fimltrage en 25 V de service c'est trop juste... Faut des 35 V au moins !
Bon, mes supputations n'étaient pas mauvaises
Reste que des condos de fimltrage en 25 V de service c'est trop juste... Faut des 35 V au moins !
Et de deux ! Merci les Bleus
Re: Marshall Lead Master Combo 30 (5010) transfo cramé !
Comme on dit quand il faut y aller faut y aller !
Démontage total du transfo et débobinage:
Pour le secondaire il y a 2 x 95 tours de fils de diamètre 0,8 mm.
Pour le primaire il y a 2 x 680 tours de fils de diamètre 0,25 mm. Je vais maintenant essayer de rebobiner tout ça avec du fil neuf. Je vous tiendrai au courant.
Démontage total du transfo et débobinage:
Pour le secondaire il y a 2 x 95 tours de fils de diamètre 0,8 mm.
Pour le primaire il y a 2 x 680 tours de fils de diamètre 0,25 mm. Je vais maintenant essayer de rebobiner tout ça avec du fil neuf. Je vous tiendrai au courant.
- Lemontheo
- G5 Team
- Messages : 1807
- Enregistré le : 21 janv. 2011, 1:00
- Localisation : Rouen
- Contact :
Re: Marshall Lead Master Combo 30 (5010) transfo cramé !
Bien joué ! Et tout à la main j’imagine....
Re: Marshall Lead Master Combo 30 (5010) transfo cramé !
Alors là chapeau bas! Je suis curieux de lire la suite...
-
- G5 guru
- Messages : 1140
- Enregistré le : 17 juil. 2018, 19:48
- Localisation : pas trop loin de l'Océan
Re: Marshall Lead Master Combo 30 (5010) transfo cramé !
Tiens, c'est curieux les tôles ne sont pas entrelacées ? Normalement une couche E I et la suivante I E etc...
Et de deux ! Merci les Bleus
Re: Marshall Lead Master Combo 30 (5010) transfo cramé !
Oui les tôles sont bien entrelacées, une à l'envers et une à l'endroit...
Pour démonter rien de bien compliqué, j'ai retiré les tôles une par une délicatement en les décollants avec un Cutter.
D'ailleurs, touts conseils sur le rebobonage et sur le remontage est bienvenus
