Projet G5

Ho la, j'arrive après la course, maxima mea-culpa , très bon retour d'anniv et plein de bonnes choses pour ce nouvel age.

C'est peut être pour jouer sous la pluie, il pleut beaucoup chez eux (comme chez moi).

J'avais du courrier!

C'est tipabôtousa?
Bon, le montage commencera quand j'aurais fini le déménagement!

Une source d'erreur, généralement plus mal soudés que les autres composants, c'est qu'un strap, c'est deux soudures en plus donc si tu peux l’éviter pourquoi s'en priver.

Pourquoi pas en double face?
Il faut éviter au maximum les straps, surtout en diagonale, R14>T2-7 et ceux qui passent sous d'autre composants, R16/C16>T2-8 qui passe sous C15, ou totalement inutile comme en bas à droite ,chauffage 5-tr2.
Les connections des potentiomètres sur le coté du circuit ...

Un an d’abonnement à Elektor gratos c'est ici

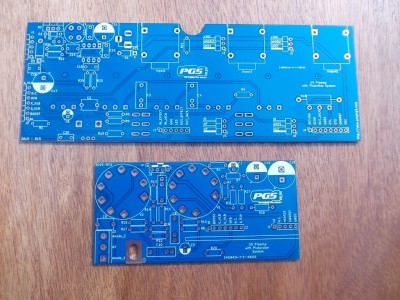

Tout bleu, c'est beau!

Bon anniversaire (en retard mais j'ai une excuse, un concert de Sanseverino)

Pourquoi devrait-il y avoir une tension DC sur l'entrée de IC1A, Carole?

Normalement il doit rien y avoir et si il y avait eu quelque chose C39 et C15 avaient quelques problèmes.

bluesyclem a écrit : 23 mai 2019, 20:12 -> Quand je vais a la rupture du canal en montant le gain, je n'ai plus rien ni en entrée ni en sortie de l'ampli op sur le canal top boost.

As-tu mesuré la tension continue en entrée?

Nettoyage des connecteurs des nappes (CON3)?

Bon annif.

D'accord avec A-Wai, une tension d'alimentation, simu hp et sortie casque, l’idée de prévoir une boucle si il y a un module ampli est à garder et le reste pour une seconde version quand celle-ci fonctionnera dans toutes ses configurations.

Avé Pistortion System inside?

Une solution:
https://www.youtube.com/watch?v=wM_pMwLJEn8
