[RESOLU] Fender EVH 5150 III Mini
je viens de régler un problème sur un MONSTRE de gain : le EVH 5150 de chez Fender.
Lorsque Van Halen était endossé par Peavey, son 5150 avait 6 étages de gains avant l'étage de puissance (boucle/PI/power).
Maintenant qu'il est chez Fender, il y a 7 étages de gain ! (ils ont ajouté un CF).
Un pote qui en possède 2 (il joue du jazz... Non j'déconne ) avait un problème de larsen intempestif dès que le gain dépassait les 9h30 (master à 11h).
J'ai fini par résoudre le problème en soudant une capa de 220pF entre les pins 2 et 3 de la lampe d'entrée (grille/cathode) et ce afin d'augmenter artificiellement la capa d'entrée du tube, et donc de descendre en fréquence la coupure du passe haut d'entrée. Et ça marche du feu de dieu
Bon j'avoue que j'ai pas mal galéré avant d'en arriver là, quand on voit l'usine à gaz (il y a plus de 180 résistances 8O )...
De plus, j'ai ajouté un noise réducer en toute fin de chaine pour éliminer en grande partie le souffle généré par le bouzin. C'est un montage qu'il y a dans le Peavey JSX : 2 diodes 1N4148 montée en tˆete bˆeche en série du signal à la fin du montage. (ici juste avant le tone stack, avec un condo pour virer le continu).
Quand on voit le cˆout de la chose en rapport à son efficacité
Maintenant, le canal lead est aussi silencieux que le canal clean, et plus que le crunch. Du tout bon donc.
Re: [RESOLU] Fender EVH 5150 III Mini
Je pige pas le coup des diodes : comment ça se fait que ça ne tronque pas le signal en dessous de 0,7V?
- bilbo_moria
- Don Bilbo de la Vega
- Messages : 7362
- Enregistré le : 15 déc. 2004, 1:00
- Localisation : Tinteniac (35)
Re: [RESOLU] Fender EVH 5150 III Mini
+1 pour les diodes
Merci pour le tuyau sur la capa en entrée !
Merci pour le tuyau sur la capa en entrée !
Re: [RESOLU] Fender EVH 5150 III Mini
Après recherche sur le net, il y a bien de la distorsion de croisement induite par cet agencement de diodes; certains semblent s'en accommoder, d'autres moins. Tous les goûts sont dans la nature, n'est-il pas?! Mais cela explique peut-être aussi pourquoi Fender a rechigné sur l'affaire, qui sait?
Re: [RESOLU] Fender EVH 5150 III Mini
Comme ça me paraissait bizarre aussi, j'ai testé ce montage (juste les 2 diodes avec une charge de 1M en sortie), et il en ressort 2 choses :
- sur un signal de forte amplitude, l'effet est minime, normal vu que la tension de seuil des diodes devient moins significative face au niveau du signal (ça tombe bien, en lampes on est rarement sous les 20Vc-c )
- le potar (enfin, R variable) en parallèle des diodes permet d'ajuster la perte, voire de supprimer la disto de croisement (au détriment de l'efficacité du "noise gate" j'imagine)

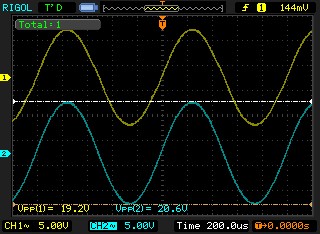

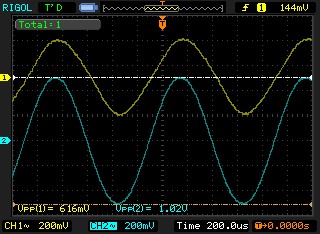

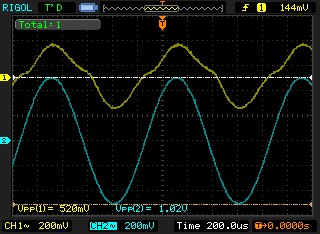

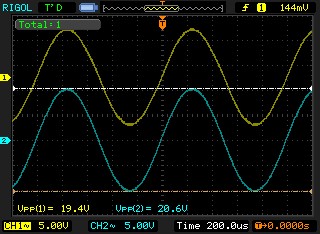

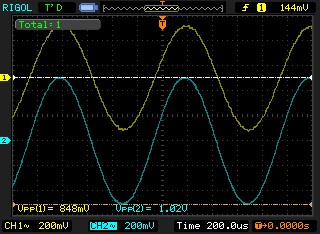

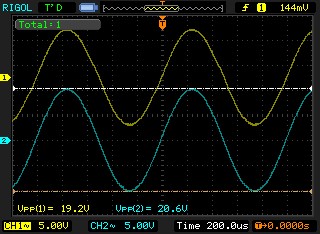

Quelques captures d'oscillo, en jaune le signal de sortie (canal 1), en bleu le signal d'entrée (canal 2) :
Signal 1Vc-c - pas de R // Signal 1Vc-c - R // de 100k Signal 1Vc-c - R // de 470k Signal 20Vc-c - pas de R // Signal 20Vc-c - R // de 100k Signal 20Vc-c - R // de 470k Bref, c'est intéressant, merci pour l'info (et pour le schéma du 5150 III, direct il part sur github celui-là )
- sur un signal de forte amplitude, l'effet est minime, normal vu que la tension de seuil des diodes devient moins significative face au niveau du signal (ça tombe bien, en lampes on est rarement sous les 20Vc-c )
- le potar (enfin, R variable) en parallèle des diodes permet d'ajuster la perte, voire de supprimer la disto de croisement (au détriment de l'efficacité du "noise gate" j'imagine)
Quelques captures d'oscillo, en jaune le signal de sortie (canal 1), en bleu le signal d'entrée (canal 2) :
Signal 1Vc-c - pas de R // Signal 1Vc-c - R // de 100k Signal 1Vc-c - R // de 470k Signal 20Vc-c - pas de R // Signal 20Vc-c - R // de 100k Signal 20Vc-c - R // de 470k Bref, c'est intéressant, merci pour l'info (et pour le schéma du 5150 III, direct il part sur github celui-là )
- Lemontheo
- G5 Team
- Messages : 1806
- Enregistré le : 21 janv. 2011, 1:00
- Localisation : Rouen
- Contact :
Re: [RESOLU] Fender EVH 5150 III Mini
Pour les diodes, elles ne servent qu'à éliminer le souffle (donc ce qui est en dessous de 0,7V). Après, j'ai lu qu'il y avait la distorsion de croisement et la commutation des diodes ce qui peut s'entendre en clean. C'est pourquoi je n'ai implanté ce module que sur le canal lead (qui au minimum du gain est déjà bien au delà d'un JCM800 poussé à fond) donc on ne les entend pas !
Le pot de 1M en // sert à shunter le montage (à fond, le signal est "obligé" de passer par les diodes).
Merci pour les courbes Arnaud, c'est parlant
Quand au schéma, je joint égalemet la version 100w pour Github !
Le pot de 1M en // sert à shunter le montage (à fond, le signal est "obligé" de passer par les diodes).
Merci pour les courbes Arnaud, c'est parlant
Quand au schéma, je joint égalemet la version 100w pour Github !
- bilbo_moria
- Don Bilbo de la Vega
- Messages : 7362
- Enregistré le : 15 déc. 2004, 1:00
- Localisation : Tinteniac (35)
Re: [RESOLU] Fender EVH 5150 III Mini
Merci les gars pour les explications et démos sur le système à diode, c’est astucieux ! Du coup, le potard en // on le règle (oreille et/ou oscillo) pour un bon compromis « chasse au souffle » Vs disto de croisement ? (ou alors il y a tellement de gain et saturax qu’on s’en fout, d’un poil de déformation en plus ...)
- Lemontheo
- G5 Team
- Messages : 1806
- Enregistré le : 21 janv. 2011, 1:00
- Localisation : Rouen
- Contact :
Re: [RESOLU] Fender EVH 5150 III Mini
franchement, le système n'est efficace que lorsque le signal passe par les diodes. Je pense qu'un switch serait plus utile (et moins de place en face avant) ou rien du tout, uniquement les diodes. De plus, comme tu l'as bien supposé, il y a tellement de gain que l'on entend pas la différence...
Re: [RESOLU] Fender EVH 5150 III Mini
Je crois que vu le gain, ça n'a effectivement pas des masses d'importance surtout sur un étage en aval déjà bien saturé. À savoir tout de même que ce genre de montage est employé sur des pédales de disto/overdrive (chez MXR notamment), donc pas complètement anodin sur du petit signal, ce que confirment très bien les courbes d'a-wai d'ailleurs.
- Lemontheo
- G5 Team
- Messages : 1806
- Enregistré le : 21 janv. 2011, 1:00
- Localisation : Rouen
- Contact :
Re: [RESOLU] Fender EVH 5150 III Mini
oui mais non, chez MXR, les diodes sont en position de shunt donc elles écrˆetes les parties positives et négatives du signal .
Alors que dans le SLX, les diodes sont en série...
Alors que dans le SLX, les diodes sont en série...
Re: [RESOLU] Fender EVH 5150 III Mini
Ah, c'est vrai... je me suis laissé abusé par des forum américains! Toujours vérifier ses sources...
- bilbo_moria
- Don Bilbo de la Vega
- Messages : 7362
- Enregistré le : 15 déc. 2004, 1:00
- Localisation : Tinteniac (35)
Re: [RESOLU] Fender EVH 5150 III Mini
Ah ben vi, sur le post de Théophile relatif à MXR, c’est du hard clipping, rien à voir
Re: [RESOLU] Fender EVH 5150 III Mini
Dans les Boss HM3 (HM2 aussi) avec des diodes au Ge
Rappelle-toi de vivre et n'oublie pas d'aimer. Julia F.K. (Squeezers)
- bilbo_moria
- Don Bilbo de la Vega
- Messages : 7362
- Enregistré le : 15 déc. 2004, 1:00
- Localisation : Tinteniac (35)
Re: [RESOLU] Fender EVH 5150 III Mini
Ah tiens, marrant les 2 diodes tête-bêche Ge en « série » ... c’est pour rajouter un poil de saturation, ou bien est-ce utilisé comme (petit) noise-gate ?
Une idée ?
Une idée ?
