Ampli EXPERIMENTAL : le DUMBOLDANO Harmonics Blender Merger

[dilet]

C'était déjà impressionnant sur le papier, mais la réalisation fait frémir !
Rien que le perçage du boitier (et il reste encore à faire les trous pour les supports et les PCB)... quel travail !
J'attends avec impatience les photos de la suite du montage.

[jptrol]

Le turret-board, c'est toi qui a fait l'implantation des turrets ou c'est un board "standard" ?

Le turret-board est vendu par TT ici avec les rangées latérales équipées. J'ai installé les autres turrets seulement.

[Shepiock]

Joli coup!
Pour un ampli expérimental ça m'a l'air bien ficelé.
J'ai hâte de voir la suite.
Bon courage.

[jptrol]

Pourtant c'est ça l'intérêt de l'ampli expérimental. On rencontre des problèmes métaphysiques . Allez jeter un oeil là

[dilet]

Effectivement, mais là ça commence à être le grand écart entre la gestion des harmoniques et le VVR !
C'est peut-être beaucoup pour un seul projet...

[jptrol]

Effectivement, mais là ça commence à être le grand écart entre la gestion des harmoniques et le VVR !
C'est peut-être beaucoup pour un seul projet...

Tout compte fait tu as raison, Dilet . On se contentera dans un premier temps d'un VVR bancal ( enfin seulement dans la mesure où le bias refroidit un peu trop quand on baisse la tension d'alim) . Retour au vif du sujet !

[dilet]

Il me semble que ce sont des problèmes indépendants.
Il sera toujours possible de revenir sur la compensation du bias le moment venu...

[jptrol]

Un petit point s'impose :

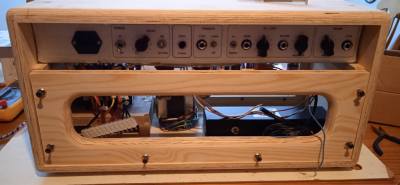

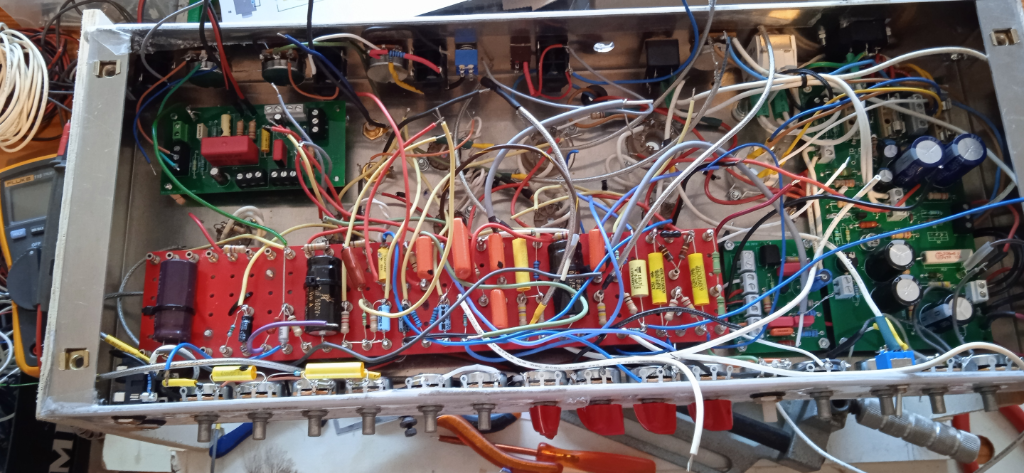

Ouf j'ai fini le câblage qui se présentait dur dur

A la mise sous tension, rien ne brûle, c'est déjà ça !

[bilbo_moria]

[dilet]

C'est assez effrayant !
J'espère qu'il n'y aura pas de problèmes de proximité entre les transfos, le tank de réverb, les tubes...
Je suis impatient de savoir ce que ça donne avec une guitare et un HP.

[McColson]

Well done jptrol !
On a hâte d'entendre ça !

[bilbo_moria]

J'espère qu'il n'y aura pas de problèmes de proximité entre les transfos, le tank de réverb, les tubes...

Je ne pense pas : sur les Marshaux (les vrais, les vieux, ceux qui sonnent les transfos sont pas mal collés entre eux. Remarque sur les vieux Fender 50s aussi ...

[louphil]

Je ne pense pas : sur les Marshaux (les vrais, les vieux, ceux qui sonnent les transfos sont pas mal collés entre eux. Remarque sur les vieux Fender 50s aussi ...

Yep, je confirme ... au detriment des vertebres ...

[jptrol]

J'espère qu'il n'y aura pas de problèmes de proximité entre les transfos, le tank de réverb, les tubes...

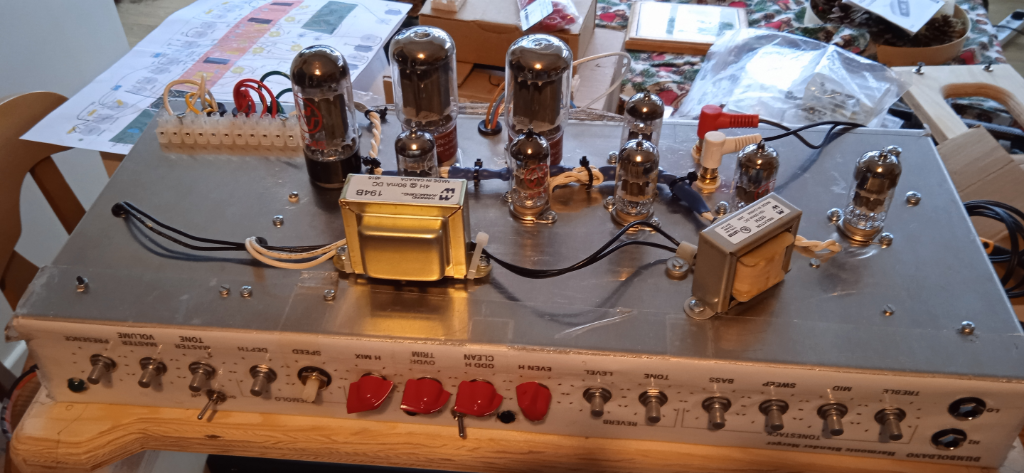

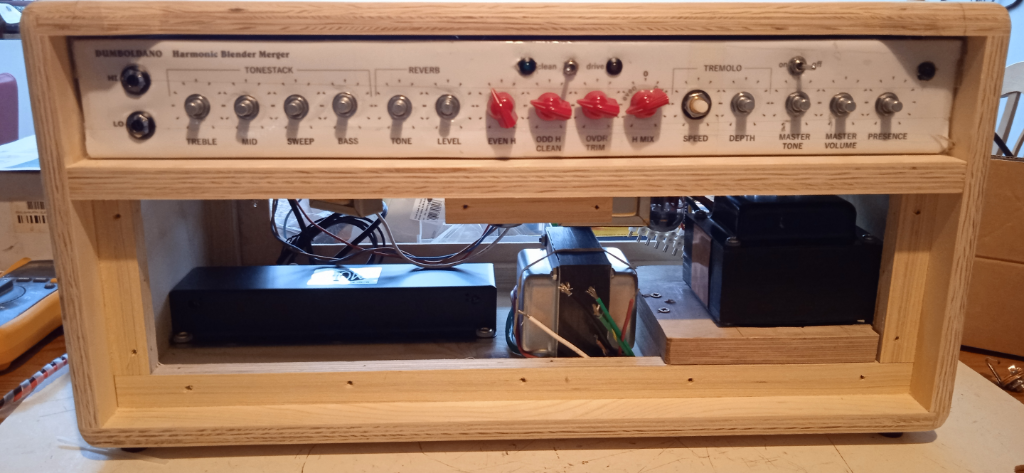

Non , pas de problème de proximité , les pièces lourdes habitent au rez-de-chaussée . Seules les selfs sont sur le chassis. Pas de bruit parasite pour le moment . Là il est encore sur le banc de montage / essais :





Bien sûr, il a fallu résoudre quelques bugs ( pistes PCB) etc... les deux vrais soucis restant étant un mineur ( l'opto du tremolo semble ne pas marcher , à voir plus tard) et plus gênant , je me rends compte que le schéma du bias tracker sur le VVR que j'avais pourtant déjà monté mais sans faire de mesures répétées présente une très (trop) forte instabilité en température . A la mise sous tension il bloque le bias à 130% ! Ouh là ! Puis en une heure il descend de 5 à 6 volts . Donc plus ça chauffe plus le bias est cold ! Je vais en reparler sur le fil dédié et voir si le schéma de Merlin Blencowe ne serait pas plus stable et fiable. Pour le moment je ne monte donc pas les tubes de puissance mais je sors sur le SEND vers le G5 20th et là est la VRAIE BONNE NOUVELLE : le préampli avec son mix d'harmoniques en overdrive marche du tonnerre. Je ne parle pas du clean superbe aussi mais là on s'y attendait , c'est celui du Dumble amélioré par un CF devant le TS .

J'ai quand même boosté le premier étage du canal EVEN (harmoniques paires) et ajouté des cellules de filtrage supplémentaires pour suivre la règle salutaire édictée par Merlin Blencowe : une cellule RC pour deux étages de triode .

Voici le schéma à jour pour le préampli :

CPA/T


Et le layout principal final :

CPA/T



Dans un premier temps il faut que je bricole ( c'est le mot) quelque chose pour le bias des 5881 avant de refaire un PCB complet d'alim . Mais avant je vais essayer de faire des samples en connectant la sortie SEND sur le RETURN de mon clone Blackface Deluxe 65 . Cette partie puissance sera maintenue rigoureusement clean !

[bilbo_moria]

Ouhla, ça semble bien prometteur, c't'histoire !
