[PREAMP] EVH 5150 avec alim boost PSU

[McColson]

Vraiment un chouette projet, bravo !
Des samples, des samples !!!

[Ghisl@in]

Salut à tous,

N'étant toujours pas satisfait de la "propreté" de la HT, je me suis replongé dans l'alim... et donc dans le tableau de calcul du MC34063AP fournit par A-WAI.

Pour mon alim, je suis parti avec les valeurs d'origines (Vin=12V ; Vout=300V ; Iout=25mA) pensant que pour mon courant consommé de 5mA j'était "large" ! Sauf qu'en jouant avec le fichier de calcul, j'ai vu qu'en diminuant le courant de sortie la self L1 augmentée. C'est à ce moment que j'ai décidé sur ma carte de passé de 100µH à 680µH (oui je suis un bourrin, c'est pas pour rien que je fais un preamp de métaleux ! ). La valeur donnée par le calcul est une valeur MIN donc pas de soucis à première vu.

Une fois montée, première mesure et la miracle une tension super lisse en sortie (+/-10mV).
Seule petit problème, ma tension passe de 300V à 160V... Il me semble avoir lu qu'A-WAI à eu le même problème. Après réflexion, je me suis dis que vu la valeur de la self elle avait peut être pas le temps de se charger "magnétiquement" donc j'ai diminuer la fréquence de fonctionnement de l'alim à 41kHz (C3=1.15nF en pratique). Et là bingo ! 258V en sortie avec une tension toujours aussi lisse
Je vous passe tous les essais, j'arrive à un couple de valeurs de 470uH, C3=1.15nF (41kHz), 290V +/-10mV.

Plus de signal triangulaire à 300Hz audible en sortie, que du bonheur, plus que le doux souffle des lampes

Les courbes parlent d'elles mêmes:

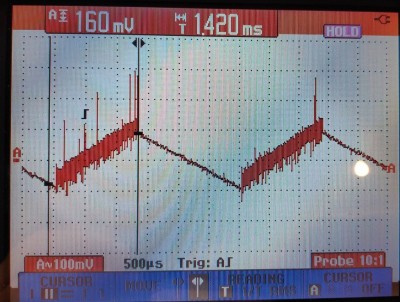

100µH-71kHz Base de tps 500µs

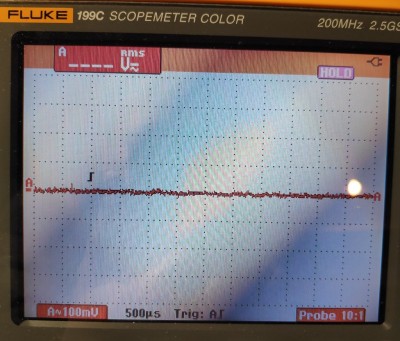

470µH-41kHz Base de tps 500µs

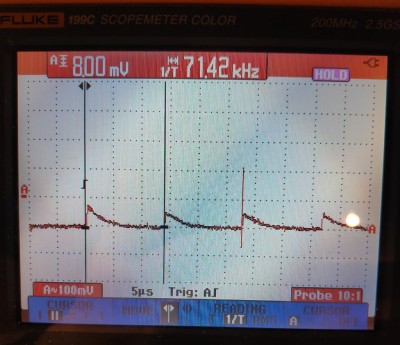

100µH-71kHz Base de tps 5µs

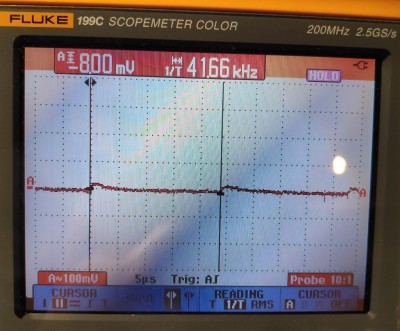

470µH-41kHz Base de tps 5µs

A bientôt !

Ghislain.

[Pote Gui]

Cool ! Merci pour ta contribution !

[McColson]

Oui merci beaucoup, c'est un super petit projet, et chaque amélioration est la bienvenue !

[Lemontheo]

Salut Ghisl@in,

je reviens sur ton alim. Du coup tu es resté sur la même typologie que celle d'A-waï, mais avec 2 valeurs qui changent :
-L1=470uH (à la place de 100uH)
-C3=1n15 (à la place de 470p)

As-tu conservé le filtre LC ajouté en sortie de montage?

Merci!!

[Ghisl@in]

Salut lemontheo !

Oui c'est bien ça, après il y a surement moyen d'optimiser plus mais pour moi c'était suffisant.
Oui le filtre LC est fortement conseillé ! Sinon t'auras un bruit de fond dans la partie audio... Après moi c'était du high gain, c'est sûrement moins critique pour des montages plus clean.

Désolé pour la réponse tardive, cela fait longtemps que je me suis connecté.

@+

[Lemontheo]

Merci beaucoup Ghisl@in.

Je vais tester dans du schéma low-gain sans la LC supplémentaire en sortie. On verra bien!

[Ghisl@in]

Oui au pire tu pourras rajouter la cellule LC en volant

[Ghisl@in]

Bonjour à tous !

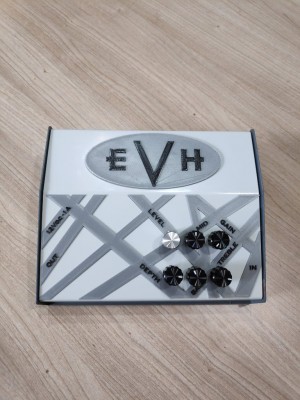

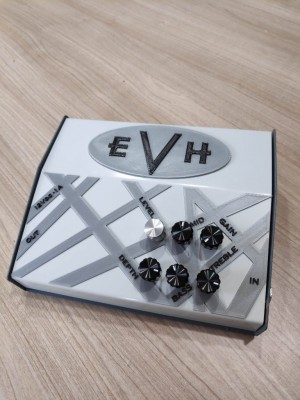

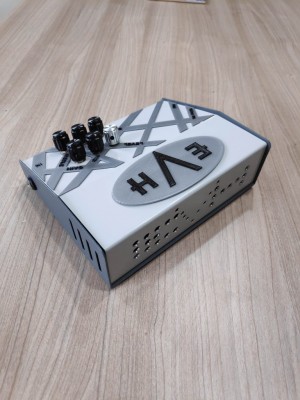

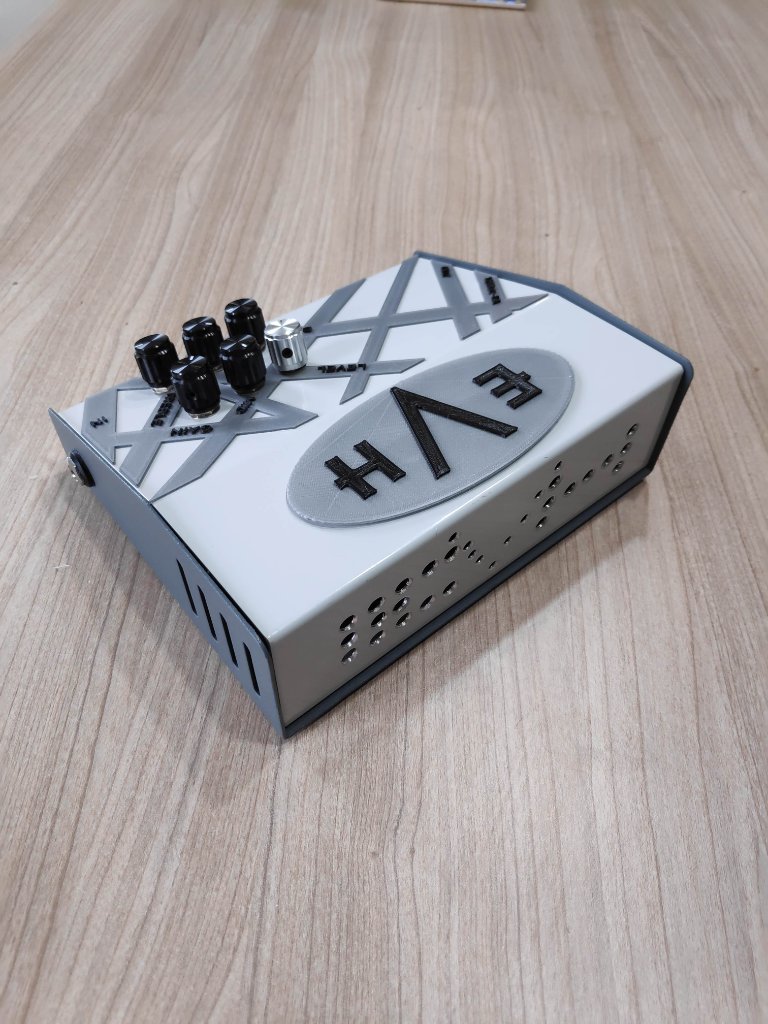

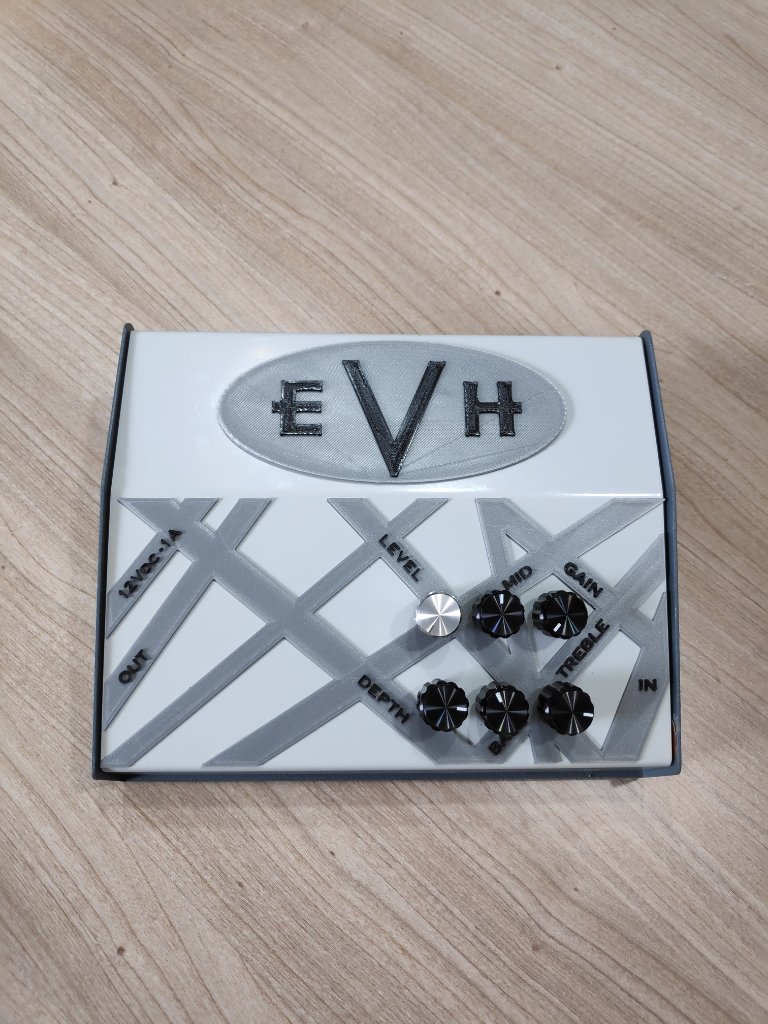

Après plus d'un an sans nouvelles, je vous partage quelques photos extérieurs du boîtier.
Cela me permet aussi de clôturer ce projet qui a été une réussite sur le plan de la sonorité mais également une expérience de développement très enrichissante pour ma part. Ce premier projet m'a incité à continuer la création, je suis sur le point de terminer un nouveau préampli Midi motorisé sous forme de rack 19" 2U. J'ai hâte de partager cela avec vous !

[Dr. Nonosse]

superbe, vivement les samples

[McColson]

Superbe !
Tu veux bien que je te piques les photos pour l’Instagram ? Il est vraiment trop classe !

EDIT : Y'a plus rien sur ton GITHUB ?! Dommage !

[Lemontheo]

Vraiment classe ta pédale!! J'adore!

[Ghisl@in]

superbe, vivement les samples

Merci voici quelques samples à différent gain. Je les ai fais en quasi-one shot
C'est surtout pour montrer les différents possibilités du preamp.

Je les ai enregistrés avec une DI passive (Cab-sim de chez Tubetown) en la branchant direct en sortie du préamp. J'avais peur du résultat mais c'est plutôt pas mal ! La sortie de la DI est direct dans ma Focusrite 4i4.

Note à note split neck gain min.mp3

(443.45 Kio) Téléchargé 159 fois

Riff split bridge gain min.mp3

(207.75 Kio) Téléchargé 179 fois

Riff bridge gain à 2.mp3

(235 Kio) Téléchargé 146 fois

Metal gain à 6.mp3

(327.24 Kio) Téléchargé 167 fois

Solo gain à 8.mp3

(345.79 Kio) Téléchargé 159 fois

Bonne écoute !

[Ghisl@in]

Superbe !
Tu veux bien que je te piques les photos pour l’Instagram ? Il est vraiment trop classe !

EDIT : Y'a plus rien sur ton GITHUB ?! Dommage !

Merci !
Pas de soucis pour la photo. Avec plaisir !

Je l'ai réactivé

[Ghisl@in]

Vraiment classe ta pédale!! J'adore!

Thanks !
Faudrait qu'on se croise un de ces jours ! T'es pas loin il me semble
