Projet G5

J’avais eu sur un simili g5 (alim modifiée) un effet « tremolo » ressemblant à ce que tu décris, grosse oscillation qui venait de l’alim. J’avais augmenté la valeur de la résistance d’une cellule RC et ça avait disparu.
Si jamais ça peut aider...

Les transfos sont custom ESO (j'habite à Toulouse, facile) pour l'OT 4,5kR primaire, prises 43%

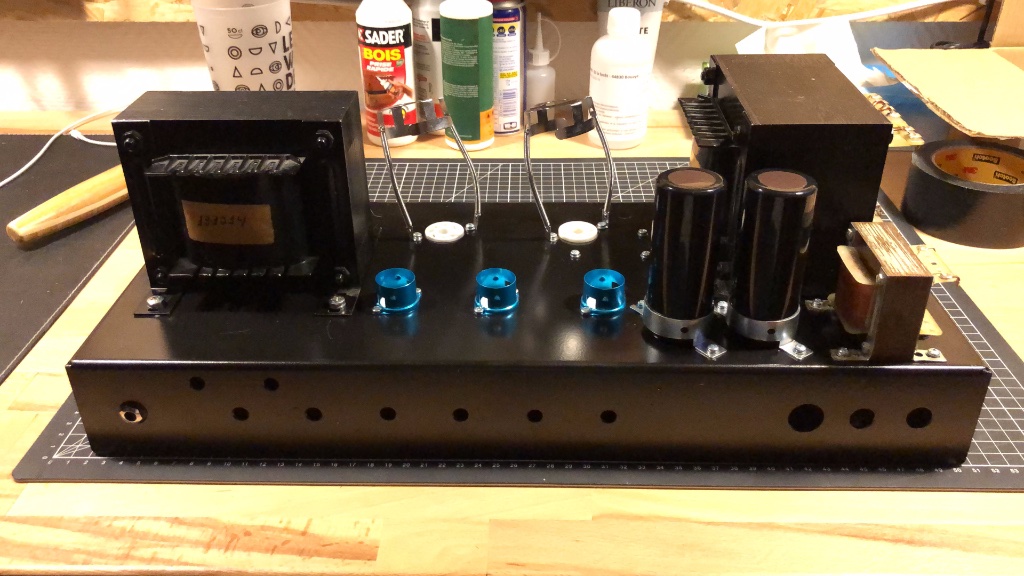

On les voit un peu sur cette photo :

Complètement, y a a prendre et à laisser. J’ai pas précisé mais le châssis est une recup de la v2 donc les emplacements de tubes sont pas optimisés par rapport à la turret, normal.
Honnêtement le fait qu’ils passent sous les potards c’est pas si gênant puisque le corps des potards est la masse, ça ...

Effectivement le vert torsadé c’est le 6,3V.
Pourquoi un fil par tube, pour diminuer le courant transporté par fil et donc les émissions électromagnétiques du câble.
Je suis pas sûr et certain de l’intérêt, je crois que Blencowe en parle aussi mais je suis pas sûr.
En tous cas j’ai pas le 50Hz du ...

T’as l’œil Pote Gui! Meme sur les photos petites comme ça!
Suivant le conseil de Merlin Blencowe, la cathode Étant à faible impédance, le fil de cathode entoure les autres apportant un blindage aussi efficace qu’un fil blindé pour la grille!

Je peux filer un lien vers Drive avec des photos en ...

C'est le site dont je me suis servi pour le calcul d'évent, merci Dagda je le retrouvait plus!
C'est vrai que c'est ultra complet.

WinISD perso, j'ai pas accroché :/



7 ans après, je viens de finir la V3.

Après une V2 montée en 2014 (triode->ts->triode->PI->PPIMV->KT88UL) que j'ai laissé ...

Pote Gui a écrit : 12 févr. 2020, 7:54 avec ce montage on n'est jamais en triode, mais plutôt une pentode avec une forte contre-réaction locale.

Complètement, t'es pas du tout rabat joie, c'est pour ça que je cherche toujours la réponse de si quelqu'un a pu supprimer le ploc de son montage!

J'ai pris le temps de faire un fichier excel pour les calculs du cathode follower bootstrappé selon Merlin Blencowe, je le pose ici des fois que ça serve à quelqu'un !

Il est pas forcément super joli mais ça sort le gain et la fréquence de coupure du condo de bootstrap avec découplage de cathode et ...

A=29 avec la 1M en série ?


Ouaip effectivement, erreur d'inattention! Je vais voir pour éditer le post.

J'ai encore un petit ploc résiduel parce que j'ai câblé ça à l'arrache sans trop modifier la turret board, donc j'ai le condo et la resistance inversée
et donc j'ai un bruit qui est ...

Je vais tacher de trouver le lien, je te fais passer ça en MP.
Je viens de tester de mettre ou non une résistance de 1Meg en série du condo de liaison, comme sur le G1 mais sans changer le découplage de cathode (elle est déjà à 22uF).

Verdict : capa 100nF : Gain de 135
capa 100nF+1Meg série : Gain ...

J'avais vu ce que vous aviez fait sur le G1 Matthieu, notamment un thread qui traine ou tu évoques les problèmes de plop justement, mais les images ont sauté depuis :/
Je vais voir pour creuser de ce coté là !
Si je comprends bien, d'un coté tu découples plus la cathode, de l'autre plus la g2? T'as ...

Salut tout le monde,
Je retravaille actuellement mon ampli basse et j'ai décidé (en pompant honteusement sur A-Wai) d'implanter un étage d'entrée à base d'ef86 avec un switch pentode triode pour proposer deux niveau de gain et venir saturer ou non les étages suivants.
Blencowe parle de cette ...

Salut à tous,

J'ai une paire de 6CA7 neuves appairées Electro Harmonix en trop, je les avais prévues pour un ampli guitare qui sera finalement en 6V6.
Disons 45 FDPin (ça fait économiser 10€ par rapport au prix Tube Town)

Si quelqu'un est intéressé faites moi signe !

Merci pour ta réponse rapide Will!

1 - Ouaip, j'ai fait ça et quand j'utilisais pas de fils blindés j'avais pas de problèmes
2 - Oui, pas de soucis tout est calé en étoile par étage, puis regroupé sur l'étoile principale au niveau du Condo d'alimentation
3 - aucun effet en bougeant les fils un à ...

EDIT : résolu !
Le problème venait bien de l'alimentation comme me l'indiquaient les relevés à l'oscilloscope.
J'ai augmenté le couple RC de C+ et disparition du problème (12k/20u à la place de 1.2k/20u) et c'est pas les 10V de différence qui vont changer la donne !

Salut tout le monde ! j'espère ...
